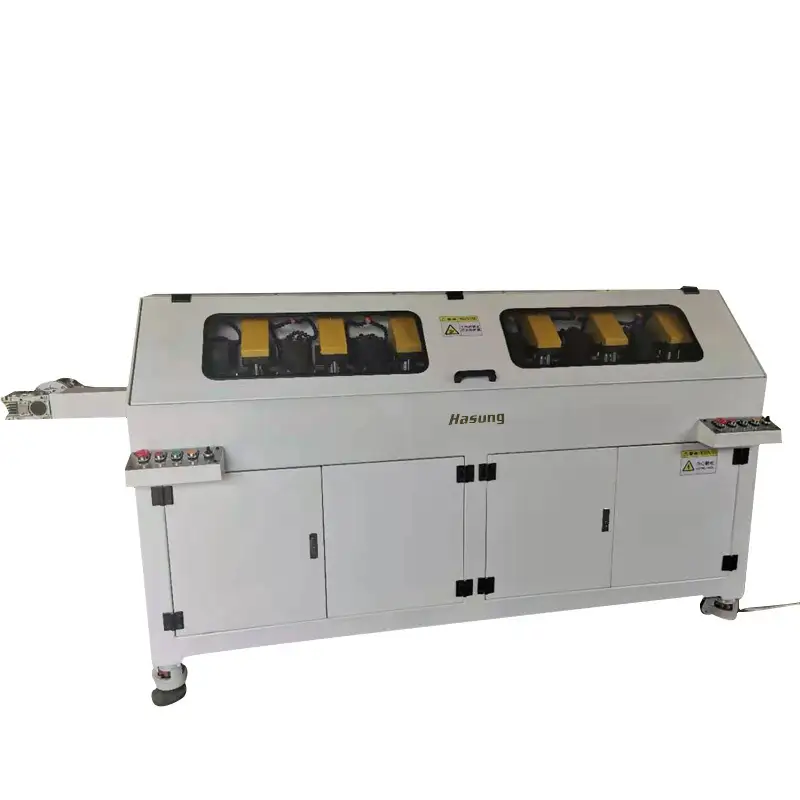

수평 연속 금속 와이어 압연기 | 하성

하성의 수평 연속 보석 금속 와이어 압연기는 귀금속 및 비철 와이어의 중단 없는 정밀 압연을 위해 설계된 완전 통합형 서보 구동 라인입니다. 이 시스템은 일정한 역장력을 유지하는 모터 구동 페이오프(payoff) 방식으로 작동하며, 수평으로 배치된 일련의 압연 스탠드를 통해 와이어를 공급합니다. 각 스탠드에는 정밀 베어링에 장착된 텅스텐 카바이드 롤러가 장착되어 있습니다. 롤러는 수냉식 경면 연마 처리를 통해 2차 산세척이나 연마 없이도 균일한 두께, 거의 제로에 가까운 타원도, 그리고 밝은 표면 마감을 보장합니다.

기술 데이터:

장점

1. 잉곳에서 스풀까지 연속 압연을 통해 가동 중단 시간과 노동력을 절감합니다.

2. 서보 제어 카바이드 롤러는 마이크론급 허용 오차와 거울 같은 마감을 유지합니다.

3. PLC 레시피를 사용하면 시험 가동 없이 즉시 재료를 변경할 수 있습니다.

4. 수냉식 폐쇄 루프 시스템은 롤을 냉각하고 냉각수를 회수하며 폐기물을 대폭 줄입니다.

5. 빠른 교체 카세트는 몇 분 안에 교체가 가능하여 여러 교대 근무 중에도 가동 시간을 극대화합니다.

기계 작동 프로세스

1. 공급 및 보상

전동 페이오프 릴은 제어된 역장력으로 들어오는 막대나 코일을 풀어서 와이어가 꼬임 없이 똑바로 첫 번째 스탠드에 들어가도록 합니다.

2. 연속 롤링 스탠드

수평으로 배치된 텅스텐 카바이드 롤러 쌍이 연속적인 패스를 통해 와이어를 감압합니다. 각 스탠드는 서보 구동 및 수냉식으로, 롤러는 밝고 균일한 표면을 유지하면서 금속을 압축하고 신장시킵니다.

3. 실시간 폐쇄 루프 제어

주파수-속도 제어 기능이 있는 PLC는 레이저 게이지와 로드셀을 통해 직경, 장력, 온도를 모니터링합니다. 매개변수에 변동이 발생하면 금선 압연기 시스템은 즉시 롤 간격, 모터 속도 또는 냉각수 유량을 조정하여 프로파일을 허용 오차 범위 내로 유지합니다.

4. 냉각 및 윤활

스탠드 사이에 윤활 냉각수를 미세하게 분사합니다. 이 냉각수는 열을 제거하고 마찰을 줄이며, 지속적으로 여과되어 작업장 바닥을 건조하게 유지하고 롤러의 수명을 연장합니다.

5. 처짐 중력 테이크업

마지막 과정을 거친 후, 완성된 와이어는 늘어지거나 표면이 손상되지 않고 스풀에 깔끔하게 감기는 중력 집게 시스템으로 떨어집니다.

6. 레시피 리콜 및 변경

금, 은, 구리 또는 합금 제조법에 대한 모든 설정은 HMI에 저장됩니다. 작업자는 다음 제조법을 선택하고 롤러 카세트를 교체하기만 하면 몇 분 안에 분쇄기가 재가동됩니다.

제품 정보

하성 소개

심천 하성 귀금속 설비 유한회사는 중국 남부, 아름답고 가장 빠르게 경제 성장하는 도시 심천에 위치한 기계 엔지니어링 회사입니다. 당사는 귀금속 및 신소재 산업을 위한 가열 및 주조 장비 분야의 기술 선도 기업입니다. 진공 주조 기술에 대한 풍부한 지식을 바탕으로 고합금강, 고진공이 요구되는 백금-로듐 합금, 금 및 은 등의 주조 산업 고객에게 서비스를 제공합니다. 당사의 사명은 귀금속 제조 및 금 장신구 산업을 위한 가장 혁신적인 가열 및 주조 장비를 구축하여 고객의 일상 업무에 최고의 신뢰성과 최상의 품질을 제공하는 것입니다. 당사는 업계에서 기술 선도 기업으로 인정받고 있으며, 당사의 진공 및 고진공 기술은 중국 최고 수준이라는 자부심을 가지고 있습니다. 중국에서 제조되는 당사 장비는 최고 품질의 부품으로 제작되었으며, 미쓰비시, 파나소닉, SMC, 시멘스, 슈나이더, 오므론 등 세계적인 유명 브랜드의 부품을 사용합니다. 하성은 진공 압력 주조 장비, 연속 주조기, 고진공 연속 주조 장비, 진공 과립화 장비, 유도 용해로, 금은괴 진공 주조기, 금속 분말 분무 장비 등을 통해 귀금속 주조 및 성형 산업에 기여해 왔습니다. 당사 R&D 부서는 신소재 산업, 항공우주, 금광, 금속 조폐 산업, 연구소, 쾌속 조형, 보석, 예술 조각 등 끊임없이 변화하는 산업에 적합한 주조 및 용해 기술 개발에 끊임없이 노력하고 있습니다. 고객에게 귀금속 솔루션을 제공합니다. "성실, 품질, 협력, 상생"이라는 경영 철학을 바탕으로 최고의 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다. 기술이 미래를 바꾼다고 믿으며, 맞춤형 마감 솔루션 설계 및 개발을 전문으로 합니다. 귀금속 주조 솔루션, 주화 주조 솔루션, 백금, 금, 은 보석 주조 솔루션, 본딩 와이어 제작 솔루션 등을 제공하는 데 전념하는 하성은 귀금속 분야의 파트너와 투자자를 찾고 있습니다. 탁월한 투자 수익률을 창출하는 기술 혁신을 개발해 나갈 것입니다. 하성은 최고급 장비만을 생산하는 기업으로, 가격을 최우선으로 여기지 않고 고객의 가치를 최우선으로 생각합니다.
